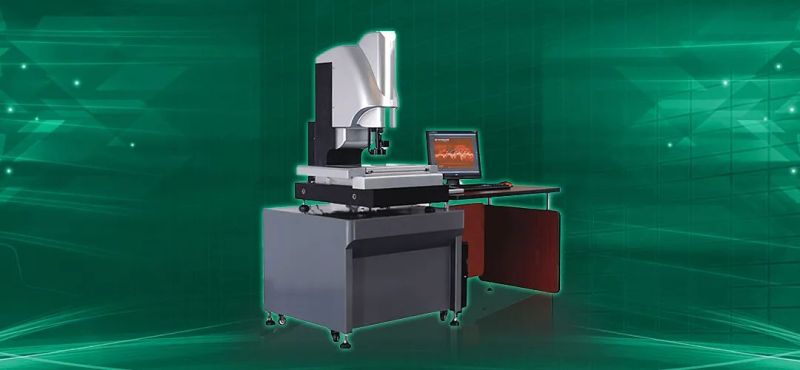

影像儀是在數字化基礎上發展起來的智能設計型現代光學非接觸測量儀器， 其承續了數字化儀器優異的運動精度與運動操控性能，融合機器視覺軟件的設計靈性，屬于當今前沿的光學尺寸檢測設備。

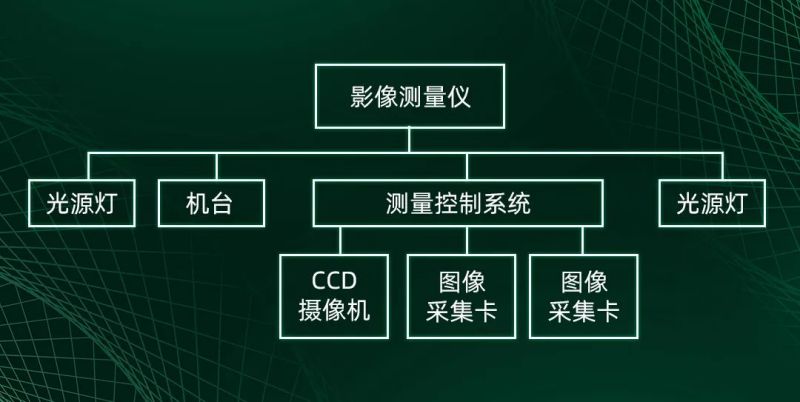

作為光學尺寸檢測設備，影像儀又稱為影像測量儀，由機械主體、標尺系統、影像探測系統、驅動控制系統和測量軟件等部分組成，廣泛應用于觸控顯示、新能源、航天軍工、消費電子、醫療器械、科研院所等領域。

影像儀的伺服系統控制著工作臺的機械運動性能。在編輯程序時，搖桿需要控制工作臺有微小步進，因為測量精度達到微米級的影像測量儀，搖桿的控制到位精度也是相應要考慮的問題。工作臺運動的啟停用加速度表達，在保證測量精度的前提下，運動加速度越快要求運動控制系統有更高的性能。

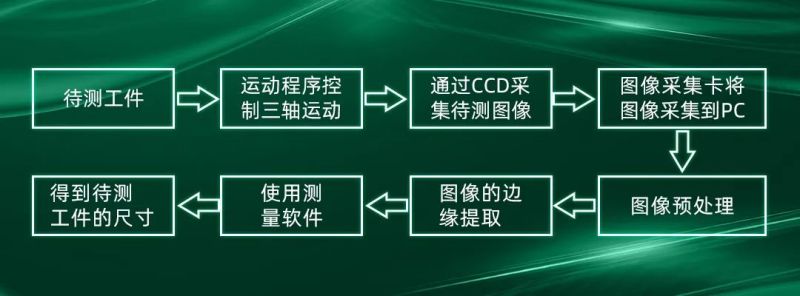

首先將待測工件放于工作臺上，啟動高創BDHDE+ PRHD2伺服方案通過運動控制卡來控制X、Y、Z三軸的運動使得它們達到合適的位置，并使待測工件的圖像能夠清晰地呈現到CCD中，CCD把獲得的光信號轉變成為電信號，然后通過圖像采集卡把被測物體的圖像采集到PC機里。

其次，通過圖像處理技術，空間幾何運算，運動控制以及對光柵數據的采集與運算來獲得被測物體的幾何尺寸和對要檢測物理量的檢測，最后通過測量軟件完成測量工作，得到所需參數，完成測量工作。

高創將持續提供更多運動控制核心綜合解決方案， 助力更多產業在數字化轉型中贏得未來，將精益生產嵌入工業領域，實現長遠的社會價值。
